Descrizione

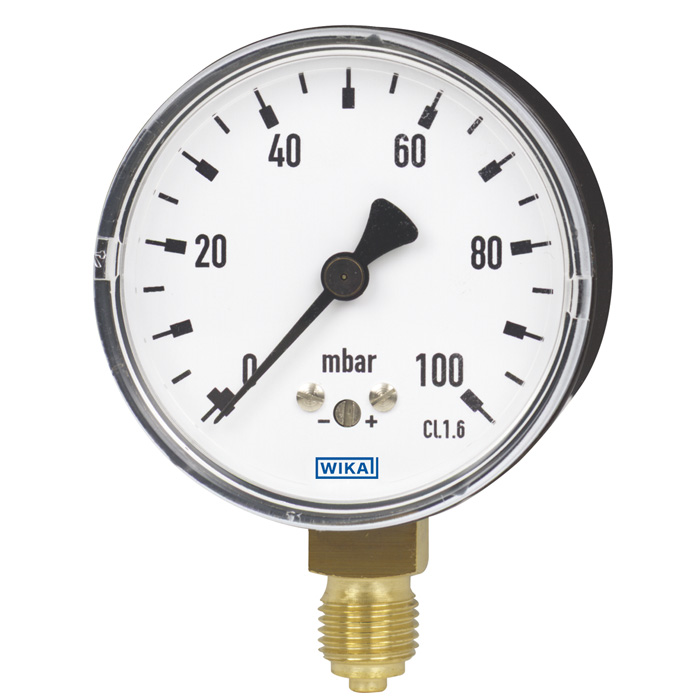

I manometri a capsula modello 611.10 e 631.10 si basano sul collaudato sistema di misura a capsula. Il principio di misura a capsula è particolarmente adatto per le pressioni basse. Sotto pressurizzazione, l’espansione della capsula, proporzionale alla pressione incidente, viene trasmessa al movimento e visualizzata.
La custodia è in acciaio inox laccato nero con il trasparente inserito a scatto. Il materiale dell’attacco al processo è lega di rame nel modello 611.10 e acciaio inox nel modello 631.10.
La struttura modulare consente una serie di combinazioni per materiali della custodia, attacchi al processo, dimensioni nominali e campi scala. Grazie alla sua elevata versatilità, questo strumento è adatto per essere utilizzato in un’ampia gamma di applicazioni nel settore industriale.
Per il montaggio in pannelli di controllo, i manometri a capsula possono essere dotati, a seconda dell’attacco al processo, di una flangia per montaggio a parete o di una flangia triangolare e di una staffa di montaggio.
Applicazioni
- Manometro per l’uso in ambienti protetti
- Tecnologia medicale, del vuoto, ambientale e di laboratorio per la misurazione di contenuto e il controllo filtri
- Per fluidi non aggressivi gassosi e asciutti
- Modello 631.10 anche per fluidi aggressivi
Caratteristiche distintive
- Regolazione del punto zero frontale
- Posizione di montaggio speciale su richiesta
- Bassi campi scala da 0 … 25 mbar
