Descrizione

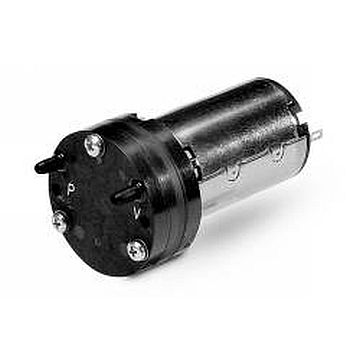

Serie G045 THOMAS
Compressori e pompe rotative a palette Serie G045 THOMAS
Le pompe rotative a palette sono la prima scelta per le applicazioni di manipolazione a vuoto e campionamento di gas che richiedono flussi elevati in rapporto alle dimensioni della pompa.
La tecnologia rotativa a palette si caratterizza per il basso numero di impulsi e per le vibrazioni contenute, caratteristiche che non solo assicurano portate omogenee e vibrazioni ridotte al minimo, ma che rendono queste unità ideali per il settore medicale, i dispositivi impiegati nelle scienze biologiche di laboratorio, i dispositivi salvavita e i mercati industriale, ambientale, degli alimenti e delle bevande.
Caratteristiche Serie G045 THOMAS
- Portata fino a 0,2 cfm / 6,5 l/min
- Vuoto fino a 20,6 in.Hg / -700 mbar
- Pressione fino a 10,8 psi / 0,75 bar
Pompe rotative a palette Thomas Serie G045 THOMAS
I compressori e le pompe rotative a palette Thomas si caratterizzano per il flusso libero compreso tra 1,2 l/min (0,04 cfm) e 198,0 l/min (7,0 cfm), il vuoto massimo continuo fino a 930 mbar (27,5 in.Hg) e la pressione massima continua fino a 1 bar (14,5 psi).
La nostra gamma di unità rotative a palette viene offerta con diversi tipi di trasmissione. I clienti possono scegliere tra le seguenti opzioni: DC ironless, con condensatore split permanente (PCS), bifase (SP), DC a magneti permanenti (PM) e DC brushless (BLDC).
Vantaggi dei compressori e delle pompe rotative a palette Serie G045 THOMAS
Questa unità senza olio e autolubrificanti assicurano il più elevato rapporto flusso/dimensioni e il minor numero di impulsi tra tutte e cinque le tecnologie per gas offerte da Thomas. La tecnologia rotativa a palette si caratterizza, in alcune serie specifiche, per l’orientamento delle palette che consente di invertire la direzione del flusso. Questa caratteristica rende le unità ideali per le applicazioni che richiedono un gonfiaggio e uno sgonfiaggio attivi, come ad esempio le guaine compressive mediche utilizzate per la trombosi venosa profonda.
Serie G045 THOMAS ideale per diversi dispositivi OEM
I produttori di apparecchiature originali che necessitano di unità di dimensioni compatte e dalle prestazioni eccellenti che garantiscano un flusso elevato e una pressione di ritorno ridotta utilizzano spesso i prodotti con tecnologia rotativa a palette di Thomas. Questa tecnologia è ideale per le applicazioni che richiedono un elevato rapporto flusso/dimensioni.
Questi componenti fanno registrare ottimi risultati in una lunga serie di applicazioni e settori industriali. Grazie alla possibilità di invertire la direzione del flusso, alcuni componenti sono ideali per le applicazioni di gonfiaggio o sgonfiaggio e per quelle con un movimento di ingresso e di uscita.
Applicazioni che utilizzano compressori e pompe rotative a palette della Serie G045 THOMAS
Principali applicazioni medicali
- Sistemi di colture cellulari anaerobiche
- Dispositivi di assistenza alla respirazione
- Forza centrifuga
- Ematologia
- Ricerca e sviluppo farmaceutici
- Strumenti di verifica delle prestazioni di filtrazione dei respiratori
- Guaine compressive mediche
- Trombosi venosa profonda
- Strumentazione di laboratorio/Apparecchiature di automazione
- Endoscopia medica
- Aspiratori medici
Principali applicazioni ambientali e industriali
- Automazione pick and place
- Rilevamento delle perdite nelle saldature di materie plastiche
- Mantenimento del vuoto per getti d’acqua/laser/lavorazione meccanica
- Imballaggio industriale e alimentare
- Sollevamento/tenuta a vuoto
- Deformazione del legno
- Aerazione degli stagni
- Trattamento delle acque reflue
- Apparecchiature di imballaggio
- Mantenimento delle sonde campionatrici
- Analizzatori di gas
- Campionatori d’aria
- Contatori di particelle (gas di scarico)
Altre applicazioni
- Apparecchiature di dissaldatura
- Presse di laminazione
- Macchine conta fogli
- Dispositivi di stampa
- Dermoabrasione
- Liposuzione
Personalizzazione della Serie G045 THOMAS per soddisfare le esigenze degli OEM
I compressori e le pompe rotative a palette Thomas possono essere personalizzati per soddisfare anche i requisiti più rigorosi dei clienti. Per di più, il loro design consente di personalizzarne le prestazioni modificando il numero di palette, i materiali dei componenti e la scelta del motore in modo tale da adattarli all’intervallo di prestazioni richiesto in una data applicazione.
I materiali di corpo e palette, disponibili in plastica e carbonio, possono essere scelti in funzione dell’ambiente operativo o del fluido da pompare.
I modelli con corpo e palette di plastica sono quelli consigliati per l’uso in ambienti umidi grazie all’ottima tolleranza all’umidità. I componenti in carbonio di corpo e palette garantiscono prestazioni migliori rispetto a quelli in plastica. I componenti in carbonio riducono il rischio di perdite, attutiscono meglio i rumori e assicurano tolleranze più precise.
Oltre ai diversi materiali compositi, i nostri ingegneri possono anche personalizzare il numero di palette nel corpo della pompa e il loro orientamento. In tal modo, la pompa può funzionare anche invertendo la direzione del flusso.
Come funzionano i compressori e le pompe rotative a palette Serie G045 THOMAS
Il corpo cilindrico delle unità rotative a palette è costituito da un rotore dotato di scanalature per le palette della pompa. La pompa rotativa a palette sfrutta la forza centrifuga per spingere le palette contro le pareti del corpo/alloggiamento cilindrico e farle scorrere sulla superficie interna del cilindro mentre il rotore è in funzione.
Questo movimento genera un intervallo tra le due palette e il cilindro. Durante il funzionamento del rotore, questo intervallo si sposta e il volume del gas viene compresso, incrementando la pressione e creando un vuoto.
La struttura di queste pompe volumetriche ci consente di fabbricare unità di dimensioni inferiori a quelle di una moneta e tuttavia in grado di offrire prestazioni eccellenti per migliaia di ore.
