Descrizione

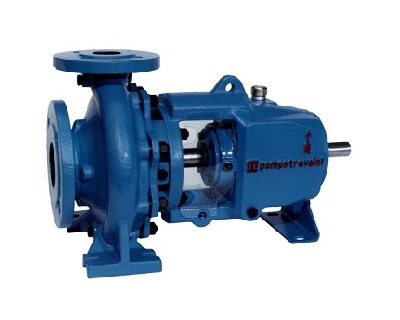

Le pompe centrifughe monostadio Travaini della nuova serie TCA appartengono alla più grande famiglia delle pompe TCH, insieme alle TCT e TCD.
Le pompe centrifughe monostadio Travaini della serie TCA sono principalmente studiate per il pompaggio di liquidi altamente abrasivi e contenenti solidi in sospensione. La girante è del tipo completamente aperto e ruota tra due piastre di usura, anteriore e posteriore. Il particolare profilo idraulico a quattro pale permette il raggiungimento di elevati rendimenti idraulici e bassi valori di NPSH.
La costruzione delle pompe centrifughe monostadio Travaini della serie TCA prevede l’utilizzo dei corpi, dei coperchi corpo e delle supportazioni delle prime due grandezze della serie TCH e di tutte le sue varianti, mantenendo le stesse elevate caratteristiche ed usufruendo così della possibilità di gestire un ridotto numero di componenti di ricambio.
Le dimensioni delle pompe centrifughe monostadio Travaini della serie TCA sono identiche a quelle della serie TCH e quindi unificate secondo le norme ISO 2858/DIN 24256.
Le pompe centrifughe monostadio Travaini della nuova serie TCH garantiscono:
- Robustezza
- Efficienza
- Affidabilità
- Sicurezza
- Durata
- Minori costi di esercizio
La costruzione prevede tre grandezze di supportazione opportunamente dimensionate del tipo “Back pull-out”, il corpo è del tipo a spirale con aspirazione assiale, la girante è del tipo radiale supportata a sbalzo. Tutta la produzione Travaini è garantita dal sistema qualità certificato secondo le norme ISO 9001:2000.
- Criteri costruttivi unificati secondo le norme: ISO 5199
- Dimensioni e prestazioni unificate secondo le norme: ISO 2858 – DIN 24256
APPLICAZIONI
Pompaggio di liquidi puliti o leggermente torbidi, caldi, surriscaldati, acidi e basici nell’industria chimica, petrolchimica, farmaceutica, alimentare, cartaria, enologica, siderurgica, tessile, ecc.
CARATTERISTICHE
- Girante: Aperta
- Portate m³/h max: 100
- Pressione Bar max: 10
- Liquidi pompati: Liquidi altamente abrasivi e contenenti solidi in sospensione
- Autoadescante: No
- Nr. stadi: 1
- Tenuta: Meccanica o Baderna
- ISO: 2858 / 5199
- Dimensioni esterne e prestazioni in accordo alle norme ISO 2858/DIN 24256.
- Ampia scelta dei materiali di costruzione (dalla ghisa all’Hastelloy).
- Elevato rendimento idraulico e valori di NPSH ridotti.
- Sistemi di tenuta a Baderna oppure con Tenuta Meccanica singola o doppia (ISO 3069/UNI EN 12756) in ogni variante di installazione secondo gli schemi API.
- Possibilità di riscaldare o raffreddare il corpo e la camera di tenuta.
- La supportazione permette l’utilizzo di motori forma B5 fino a 30 kW tramite una apposita lanterna di accoppiamento garantendo, oltre ad una semplicità di accoppiamento, un perfetto allineamento anche dopo il trasporto.
- Dalle pompe della serie TCH sono derivate, utilizzando molti componenti in comune, le serie TCT, TCA, TCD particolarmente studiate per specifiche applicazioni di pompaggio.
