Descrizione

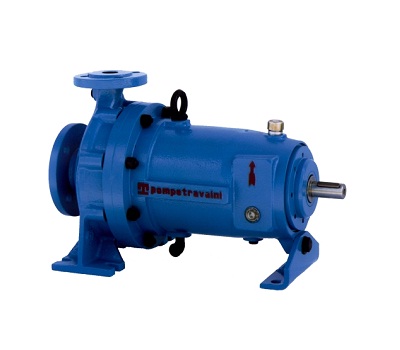

Le pompe centrifughe monostadio a trascinamento magnetico della serie TCK sono pompe con girante chiusa e dimensioni secondo le norme ISO 2858.
Le pompe centrifughe monostadio a trascinamento magnetico della serie TCK sono realizzate secondo un progetto innovativo e con componenti di alta qualità. Garantiscono un rendimento elevato e perdite di potenza ridotte.
Le pompe centrifughe monostadio a trascinamento magnetico della serie TCK sono realizzate in modo che non vi sia nessuna perdita del liquido pompato verso l’atmosfera, dal momento che presentano solo 2 guarnizioni statiche.
CARATTERISTICHE PRODOTTO
- Girante: Chiusa
- Portate m³/h max: 300
- Pressione Bar max: 16
- Liquidi pompati: Liquidi puliti non abrasivi
- Autoadescante: No
- Nr. stadi: 1
- Tenuta: Trascinamento magnetico
- ISO: 2858
- Nessuna necessità di costosi sistemi di controllo e ridotti costi di manutenzione.
- Predisposizione per il controllo della temperatura del giunto magnetico e delle vibrazioni della pompa.
- Facile montaggio dovuto al ridotto numero di componenti ed alla modularità dei giunti magnetici.
- Lubrificazione interna con il liquido pompato.
- Possibilità di “retrofitting” sulle pompe già esistenti equipaggiate con sistemi di tenuta tradizionali (es.: tenuta meccanica doppia flussata con barilotto od altri accessori, ecc.).
- Giunto magnetico in SmCo (Samario – Cobalto).
- Supportazione interna con bronzine in Carburo di silicio.
APPLICAZIONI
- Industria chimica, petrolchimica, farmaceutica, ambientale, alimentare ed altri usi.
- Per il trasporto di liquidi puliti, non abrasivi, corrosivi, tossici, inquinanti e maleodoranti, caldi o freddi.
ESECUZIONI SPECIALI
- Accoppiamento monoblocco con lanterna a motore elettrico forma B5 per un miglior accoppiamento e riduzione dell’ingombro.
- Raffreddamento o riscaldamento del Corpo pompa e del Giunto magnetico.
- Supportazione esterna con cuscinetti a sfere lubrificati ad olio con possibilità di raffreddamento.
MATERIALI DI COSTRUZIONE STANDARD
- Corpo pompa: Ghisa sferoidale – Acciaio inox AISI 316 – Hastelloy C
- Volano: Ghisa UNI 5007-69
- Coperchio corpo: Acciaio al carbonio – Acciaio inox AISI 316 – Hastelloy C
- Albero primario: Acciaio inox AISI 420
- Albero secondario: Acciaio inox AISI 420 – Acciaio inox AISI 316 – Hastelloy C
- Girante: Ghisa UNI 5007-69 – Acciaio inox AISI 316 – Hastelloy C
- Supporto cuscinetti a sfere: Ghisa UNI 5007-69
- Supporto bronzine: Acciaio inox AISI 316 – Hastelloy C
- Rotore magnetico interno: Acciaio inox AISI 316 – Hastelloy C
- Contenitore di tenuta: Hastelloy C o Acciaio inox AISI 316
- Bronzine: Carburo al silicio
