Descrizione

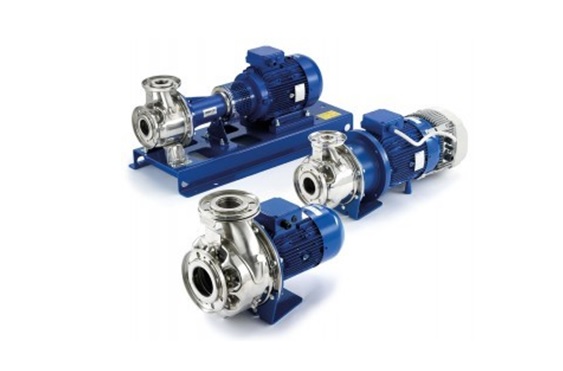

La pompa centrifuga monoblocco Lowara serie e-SH è una nuova e perfezionata serie di elettropompe centrifughe ad aspirazione assiale in acciaio inox, monostadio, con bocca di aspirazione assiale flangiata, mandata radiale flangiata e albero orizzontale.
La pompa centrifuga monoblocco Lowara serie e-SH è realizzata completamente in acciaio inox AISI 316, il che la rende adatta alla movimentazione dell’acqua e dei fluidi non aggressivi o moderatamente aggressivi. Essa assicura un’elevata efficienza e ridotti costi di esercizio grazie a una nuova concezione idraulica con valori MEI oltre il livello ErP2015 e ai motori IE3.
Le pompe e-SH sono dotate di tenute meccaniche intercambiabili, motori con livello di efficienza IE3 e hanno un’esecuzione “back pull-out” (girante, lanterna e motore possono essere sfilati senza rimuovere il corpo della pompa dalle tubazioni). La serie di pompe e-SH è disponibile nelle seguenti costruzioni:
- Monoblocco: Tramite lanterna con girante calettata direttamente sulla sporgenza dell’albero motore.
- Su basamento: Giunto elastico con lanterna, supporto, giunto elastico (versione speciale con distanziale), base di allineamento ed ancoraggio.
- Giunto rigido: Con lanterna, adattatore e giunto rigido calettato sulla sporgenza dell’albero motore standard.
- Pompa ad asse nudo: Versione senza motore, adatta ad essere abbinata con un motore elettrico standard.
CARATTERISTICHE IDRAULICHE
- Portata massima: fino a 240 m3 /h per modelli a 2 poli fino a 144 m3 /h per modelli a 4 poli
- Prevalenza massima: fino a 110 m per modelli a 2 poli fino a 27 m per modelli a 4 poli
- Prestazioni idrauliche conformi a ISO 9906:2012 Grade 3B.
- Intervallo di temperatura del fluido:
– versione standard (guarnizioni in FKM*) -10 a +120 °C
– versione su richiesta (guarnizioni in EPDM) -30 a +120 °C.
- Pressione massima d’esercizio: 12 bar @ 50 °C e 10 bar @ 120 °C
- Dimensioni di collegamento in conformità a EN 733 (ad eccezione dei modelli ESH 25)
* Elastomeri fluorurati: FPM (vecchia ISO), FKM (ASTM & nuova ISO)
CARATTERISTICHE DEL MOTORE
- Motore a gabbia in corto circuito del tipo chiuso a ventilazione esterna (TEFC).
- Modelli a 2 e 4 poli.
- Grado di protezione IP55 per il motore (EN 60034-5), grado di protezione IPX5 per l’elettropompa (EN 60529).
- Prestazioni secondo EN 60034-1.
- Livello di efficienza IE3 (trifase da 0,75 a 375 kW).
- Classe di isolamento 155 (F).
- Tensione standard: 1 x 220-240 V 50 Hz per potenze fino a 2,2 kW 3 x 220-240/380-415 V 50 Hz per potenze fino a 3 kW 3 x 380-415/660-690 V 50 Hz per potenze sopra 3 kW
- Massima temperatura ambiente di utilizzo: 40 °C. Nota
- La rotazione deve essere antioraria guardando la bocca di aspirazione della pompa.
- Nella pompa non sono incluse le controflange
APPLICAZIONI
- HVAC
– Trasferimento di liquidi negli impianti di riscaldamento e condizionamento.
– Trasferimento di liquidi negli impianti di ventilazione.
– Trasferimento di liquidi con fluidi o ambienti leggermente aggressivi.
- Approvvigionamento idrico
– Pressurizzazione negli edifici commerciali.
– Sistemi d’irrigazione.
– Trasferimento di liquidi per le serre.
- Varie applicazioni OEM
CARATTERISTICHE
- Bocche di mandata da DN25 a DN80.
- Ampia gamma di prestazioni con una prevalenza fino a 110 m e una portata fino a 240 m³/h.
- Pressione nominale: 12 bar.
- Ampia gamma di temperature per i liquidi pompati: da -30°C a +120°C.
- Ampia gamma di materiali per molte tipologie diverse di liquidi pompati.
- Ampia gamma di tensioni.
- Motori IE3 ad alto livello di efficienza.
- Dispositivo opzionale di controllo della velocità HYDROVAR.
